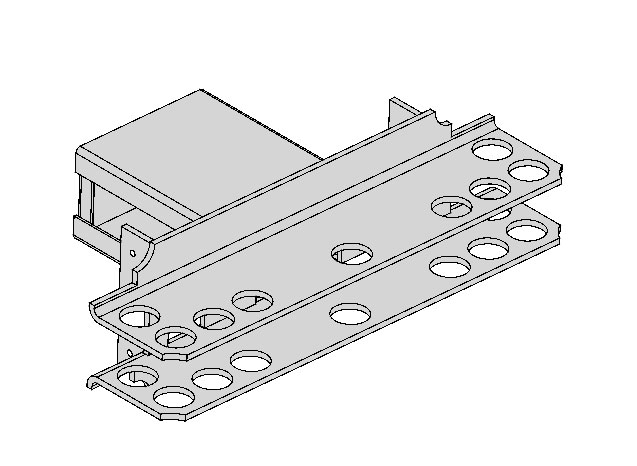

Roundex T-Riegel

Artikel Nr. Gewicht Grösse Stk.
112-405.046 7,7 kg 46 cm
112-405.080 12,1 kg 80 cm
Roundex T-Riegel Tobler GmbH Neuwied

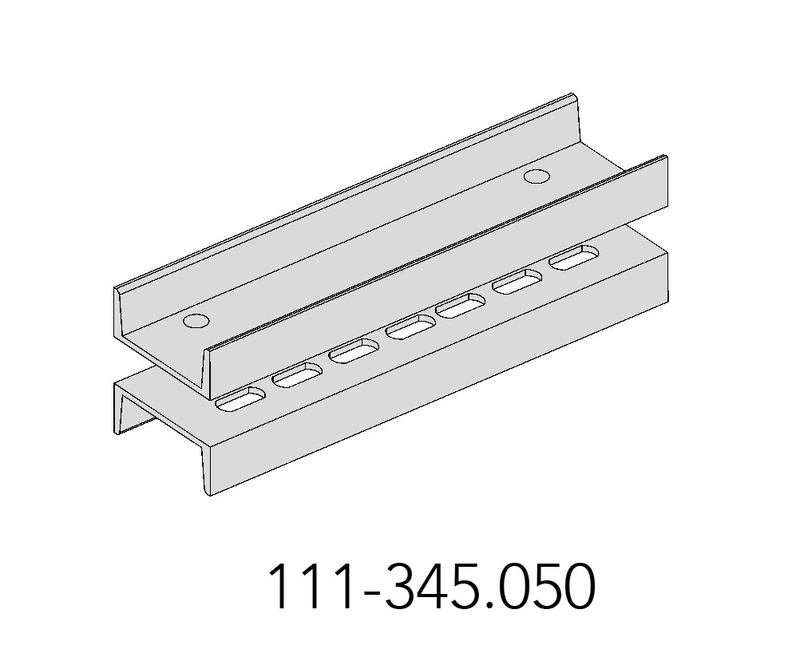

TS12 Stahlwandriegel 120

• pulverbeschichtet rot

Artikel Nr. Länge Gewicht Stk.
111-345.050 50 cm 11,7 kg
TS12 Stahlwandriegel 120 Tobler GmbH Neuwied

TS12 Bride H20

• verzinkt

Artikel Nr. Gewicht Stk.
111-365.100 1,21 kg
TS12 Bride H20 Tobler GmbH Neuwied

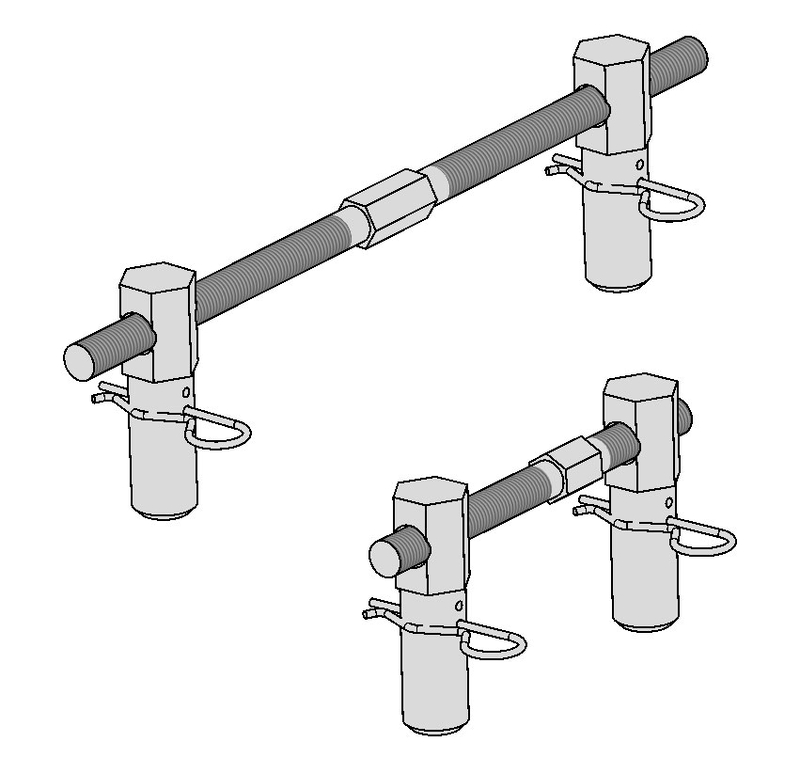

Roundex Spindel

• Pro Roundex Spindel werden zusätzlich benötigt: 2 Stk. Federstecker R (Artikel-Nr. 112-425.100)

Artikel Nr. Länge Gewicht Stk.
112-415.025 25 cm 2,6 kg
112-415.050 250 cm 3,5 kg
Roundex Spindel Tobler GmbH Neuwied

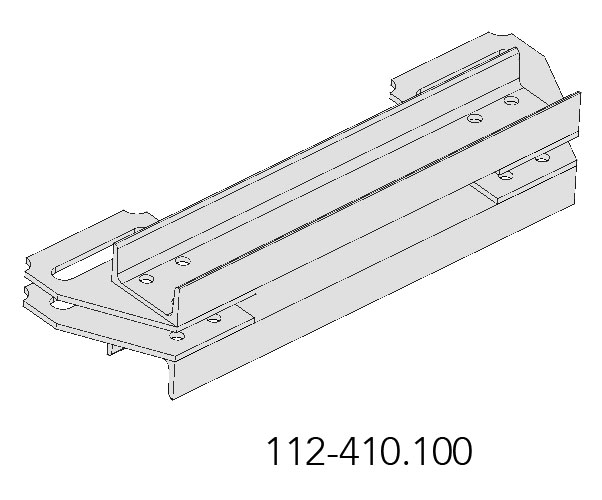

Roundex Überbrückungs-Riegel

Artikel Nr. Gewicht Stk.
112-410.100 37,5 kg
Roundex Überbrückungs-Riegel Tobler GmbH Neuwied

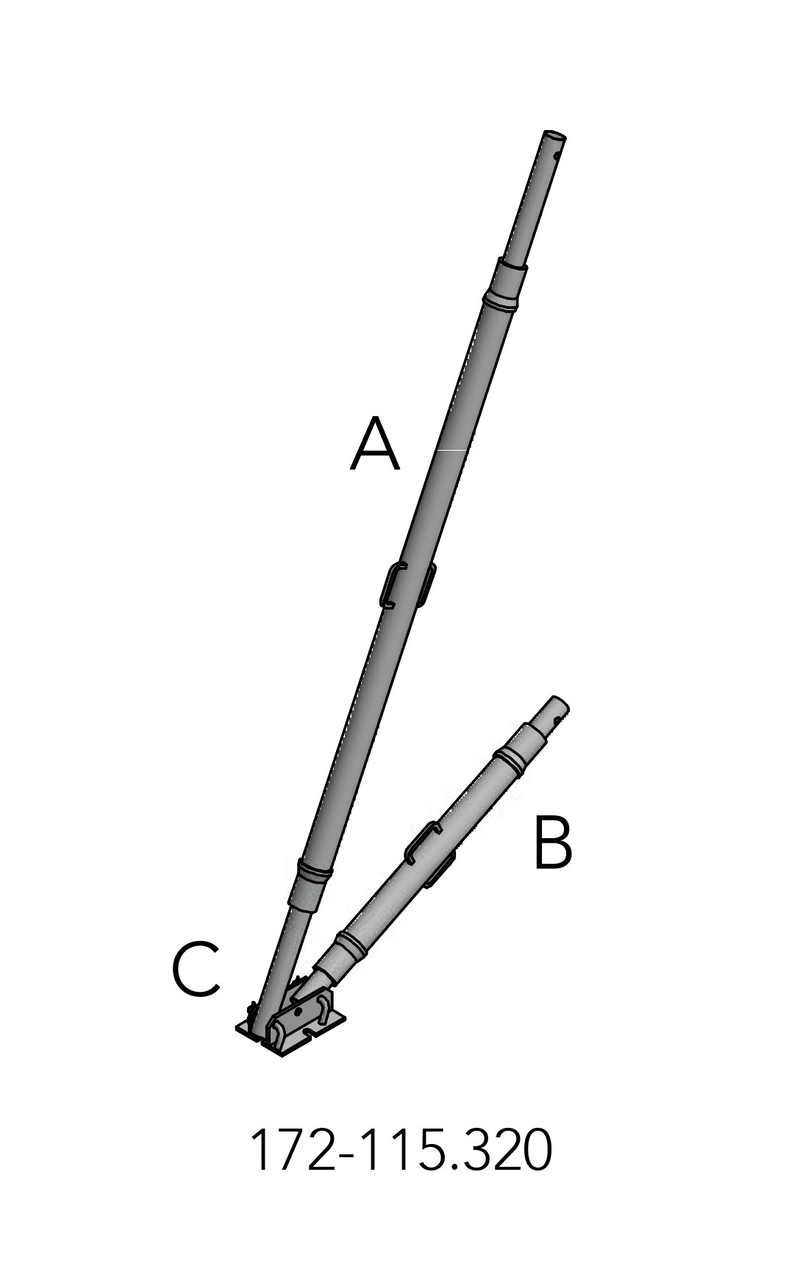

Richtkonsole 320

Artikel Nr. Bezeichnung Stk.
172-115.320 Komplett (A + B + C)

lackiert, ­Lieferzustand ­zusammengeklappt
Gewicht: 27,3 kg
172-101.320 A) Richtstrebe TITAN RSK 3

Auszugsbereich: 180 – 320 cm
zul. Belastung bei 45°
Druck: 40,00 – 20,60 kN
Zug: 40 kN
172-101.150 B) Richtstrebe TITAN RSK 1

Auszugsbereich: 90 – 150 cm
zul. Belastung bei 45°
Druck: 40 kN
Zug: 40 kN
172-105.140 C) Doppelendgelenk für Richtstrebe

inkl. 2 Pistolenstecker
Ø = 16 mm
Richtkonsole 320 Tobler GmbH Neuwied

Richtkonsole 400

Artikel Nr. Bezeichnung Stk.
172-115.400 Komplett (A + B + C)

lackiert, ­Lieferzustand ­zusammengeklappt
Gewicht: 39,3 kg
172-101.400 A) Richtstrebe TITAN RSK 4

Auszugsbereich: 260 – 400 cm
zul. Belastung bei 45°
Druck: 40,00 – 14,60 kN
Zug: 40 kN
172-101.320 B) Richtstrebe TITAN RSK 3

Auszugsbereich: 180 – 320 cm
zul. Belastung bei 45°
Druck: 40,00 – 20,60 kN
Zug: 40 kN
172-105.140 C) Doppelendgelenk für Richtstrebe

inkl. 2 Pistolenstecker
Ø = 16 mm
Richtkonsole 400 Tobler GmbH Neuwied

Richtkonsole 600

Artikel Nr. Bezeichnung Stk.
172-115.600 Komplett (A + B + C)

lackiert, ­Lieferzustand ­zusammengeklappt
Gewicht: 54,5 kg
172-101.600 A) Richtstrebe TITAN RSK 6

Auszugsbereich: 4,60 – 6,00 m
zul. Belastung bei 45°
Druck: 24,60 – 12,50 kN
Zug: 40 kN
172-101.320 B) Richtstrebe TITAN RSK 3

Auszugsbereich 180 – 320 cm
Zul. Belastung bei 45°
Druck: 40,00 – 20,60 kN
Zug: 40 kN
172-105.140 C) Doppelendgelenk für Richtstrebe

inkl. 2 Pistolenstecker
Ø = 16 mm
Richtkonsole 600 Tobler GmbH Neuwied

TS12 Richtstreben­anschluss R1

• verzinkt

Artikel Nr. Gewicht Stk.
111-375.300 2,73 kg
TS12 Richtstreben­anschluss R1 Tobler GmbH Neuwied

Doppelendgelenk für Richtstrebe

• verzinkt
• im Lieferumfang enthalten: 2 Stk. Pistolenstecker Ø = 16 mm (Artikel-Nr. 172-105.170)

Artikel Nr. Gewicht Stk.
172-105.140 4 kg
Doppelendgelenk für Richtstrebe Tobler GmbH Neuwied

TS12 Keil

• verzinkt

Artikel Nr. Länge Gewicht Stk.
111-355.100 27,7 cm 0,77 kg
TS12 Keil Tobler GmbH Neuwied

Pistolenstecker

• selbstsichernde Steckverbindung

Artikel Nr. Gewicht Durchmesser Ø Stk.
172-105.170 0,24 kg 16 mm
Pistolenstecker Tobler GmbH Neuwied

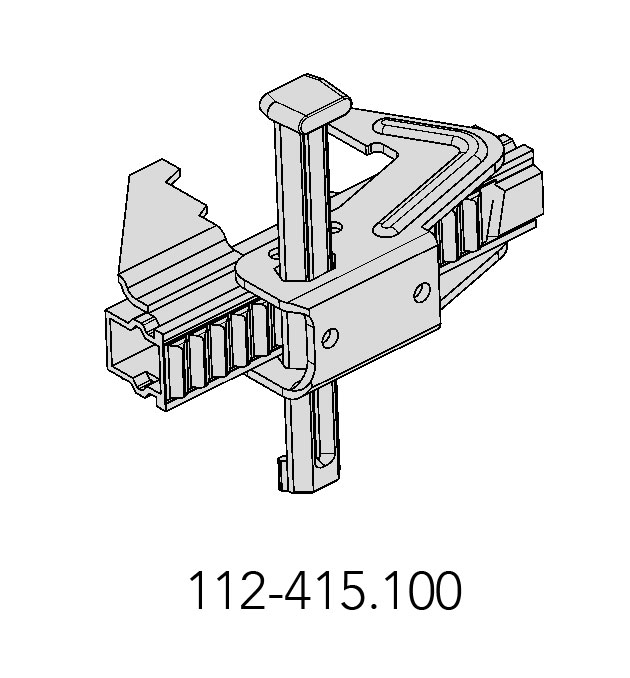

Roundex Richtschloss

• verzinkt

Artikel Nr. Gewicht Stk.
112-415.100 4,9 kg
Roundex Richtschloss Tobler GmbH Neuwied

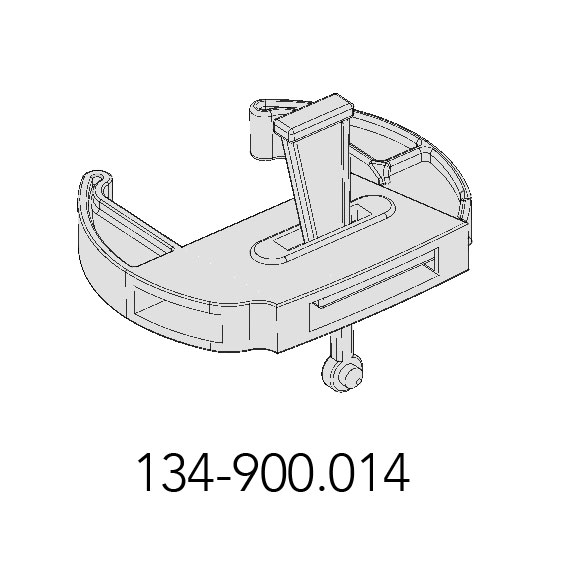

Master Klemme

• verzinkt

Artikel Nr. Gewicht Stk.
134-900.014 3 kg
Master Klemme Tobler GmbH Neuwied

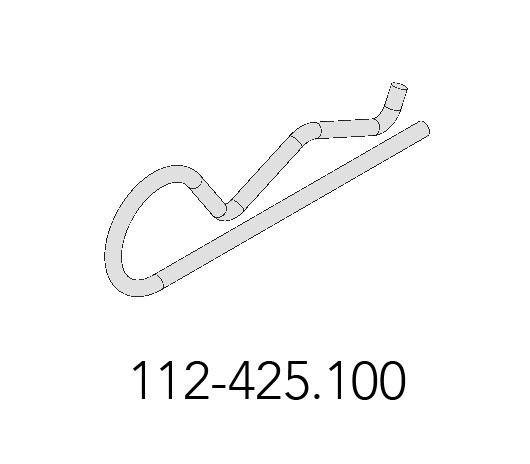

Federstecker R

Artikel Nr. Gewicht Stk.
112-425.100 0,01 kg
Federstecker R Tobler GmbH Neuwied

TS12 Kranlasche

• verzinkt
• zul. Tragkraft: 8 kN bei einem Gehänge­spreizwinkel von max. 30°
• Abstützbrett für Querzug erforderlich
• inkl. 2 Stk 6-KT-Schrauben mit Schaft M16 × 60 mm und 2 Stk Sicherungsmuttern zur Befestigung am Holzträger H20
• Schlüsselweite: 24 mm
• Bedienungsanleitung für TS12 Kranlasche­ ­beachten!

Artikel Nr. Länge Gewicht Stk.
111-375.100 39 cm 4,34 kg
TS12 Kranlasche Tobler GmbH Neuwied

TS12 Betonierkonsole BK 120

• verzinkt
• Gewicht komplett: 22,6 kg

Artikel Nr. Bezeichnung Stk.
111-375.200 Komplett (A + B + C)
111-375.204 A) TS12 Betonier­konsole BK 120
111-375.205 B) TS12 ­Aufhängeschuh BK 120
111-375.210 C) TS12 Geländerpfosten GP 120
511-110.100 D) Steckbolzen Ø = 13mm
TS12 Betonierkonsole BK 120 Tobler GmbH Neuwied

TS12 Betonierkonsole BK 120 A

Artikel Nr. Gewicht Stk.
111-375.204 13,9 kg
TS12 Betonierkonsole BK 120 A Tobler GmbH Neuwied

TS12 Geländerpfosten GP 120

• verzinkt

Artikel Nr. Höhe Gewicht Stk.
111-375.210 1,2 cm 5,18 kg
TS12 Geländerpfosten GP 120 Tobler GmbH Neuwied

Steckbolzen

• verzinkt

Artikel Nr. Gewicht Durchmesser Ø Stk.
511-110.100 0,26 kg 13 mm
Steckbolzen Tobler GmbH Neuwied

TS12 Aufhängeschuh BK 120

• verzinkt

Artikel Nr. Gewicht Stk.
111-375.205 3,21 kg
TS12 Aufhängeschuh BK 120 Tobler GmbH Neuwied

Ankerstäbe 15.0 FA

Artikel Nr. Länge Gewicht Material Stk.
781-301.000 per lfm 1,44 kg unbehandelt
781-302.000 per lfm 1,44 kg verzinkt
781-302.050 50 cm 0,72 kg verzinkt
781-302.090 90 cm 1,30 kg verzinkt
781-302.125 125 cm 1,80 kg verzinkt
781-302.150 150 cm 2,16 kg verzinkt
781-302.175 175 cm 2,52 kg verzinkt
781-302.200 200 cm 2,88 kg verzinkt
Ankerstäbe 15.0 FA Tobler GmbH Neuwied

Kugelgelenkplatte 15.0

• verzinkt
• Tellerdurchmesser Ø 120 mm

Artikel Nr. Gewicht Stk.
781-328.120 1,65 kg
Kugelgelenkplatte 15.0 Tobler GmbH Neuwied

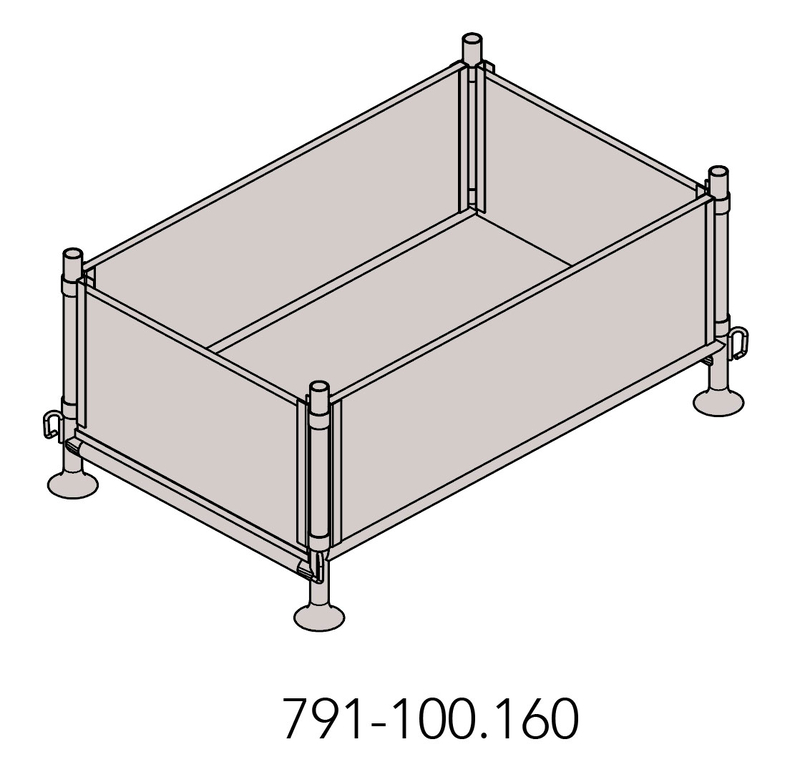

Barelle / Box

• verzinkt

Artikel Nr. Länge Breite Gewicht Stk.
791-100.160 148 cm 91 cm 114 kg
Barelle / Box Tobler GmbH Neuwied

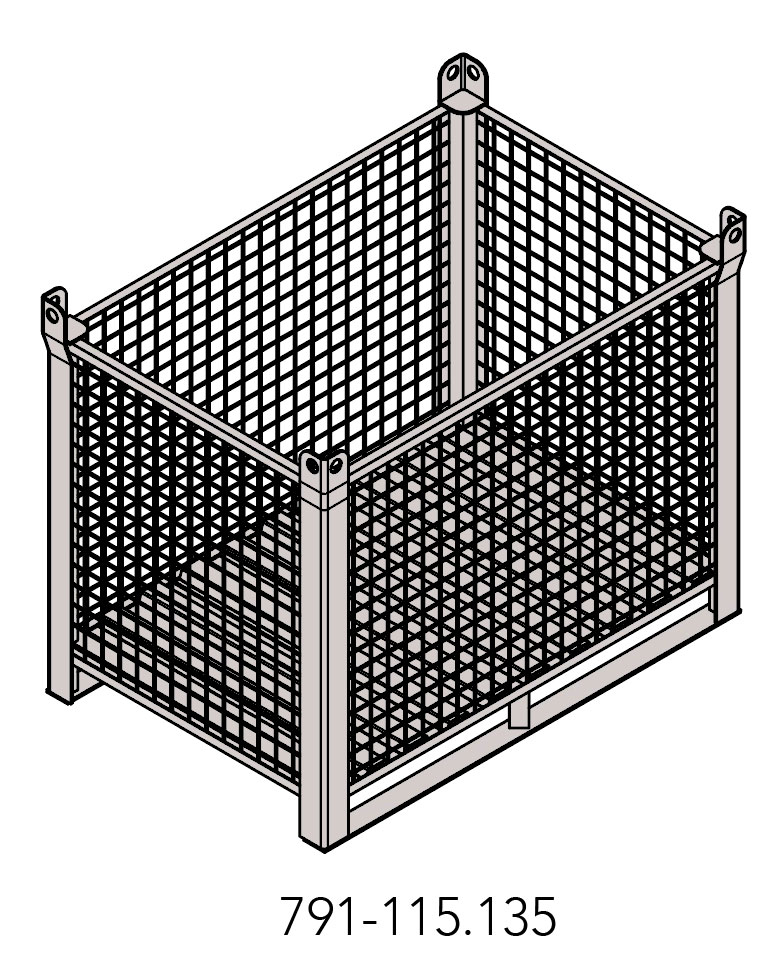

Gitterbox

• verzinkt

Artikel Nr. Länge Breite Gewicht Stk.
791-115.135 120 cm 80 cm 57 kg
Gitterbox Tobler GmbH Neuwied
